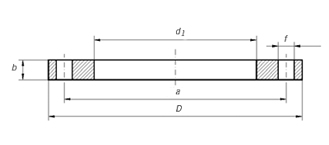

Our Products Flanges UNI Norm Flanges Plate Flanges Plate Flanges UNI 2276 PN6 Directions for the designation d1 a b D f Number of holes Threading of the screws Weight* Rated Diameter External diameter of the pipe Nominal Tolerance Kg 15 20 20,5 +0,5 55 10 80 11 4 M 10 0,34 21,3 22 0,33 20 25 25,5 65 12 90 11 4 M 10 0,51 26,9 27,5 0,50 25 30 30,5 75 12 100 11 4 M 10 0,63 33,7 34 0,61 32 38 38,5 90 14 120 14 4 M 12 1,09 42,4 43 1,05 40 44,5 45 100 14 130 14 4 M 12 1,26 48,3 49 1,23 50 57 58 110 14 140 14 4 M 12 1,38 60,3 61,5 1,35 65 76,1 77 130 14 160 14 4 M 12 1,68 80 88,9 90 150 16 190 18 4 M 16 2,63 100 108 109 +1,0 170 16 210 18 4*** M 16 3,05 114,3 115,5 2,92 125 133 134,5 200 18 240 18 8 M 16 4,11 139,7 141 3,90 150 159 160,5 225 20 265 18 8 M 16 5,16 168,3 170 4,78 175 193,7 195,5 255 22 295 18 8 M 16 6,27 200 219,1 221 280 22 320 18 8 M 16 6,91 250 267 269 335 24 375 18 12 M 16 9,53 273 275 9,04 300 323,9 326 395 24 440 22 12 M 20 12,1 350 355,6 358 445 26 490 22 12 M 20 17,0 368 370,5 15,6 400 406,4 409 +1,5 495 28 540 22 16 M 20 20,1 419 422 18,3 450 457,2 460,2 ±5 550 28 595 22 16 M 20 25,8 500 508 511 600 30 645 22 20 M 20 30,0 600 609,6 612,6 705 30 755 25 20 M 22 37,9 700 711,2 714,2 810 32 860 25 24 M 22 47,9 800 812,8 815,8 920 34 975 30 24 M 27 62,9 900 914,4 917,4 1020 36 1075 30 24 M 27 74,6 1000 1016 1019 1120 36 1175 30 28 M 27 81,9 * The weight is approximate and calculated on base 7.85 Kg/dm3 ** Raw hole to be worked again according to the real external diameter of the pipe *** For oil piping the flange should have 8 holes
